概述

YSP-I型電涌保護器采用35mm導軌安裝方式，具有很高的雷電流泄放能力，單模塊L-N沖擊電流最大可達15kA（10/350us）,可防范直擊雷在內的各種電涌，應用于雷擊風險較高地區的設備系統的電源第一級防雷，可組合用于單相/三相供電線路。

應用范圍

YSP-I型電源模塊浪涌保護器可用于L-PE、N-PE的保護。該電源模塊浪涌保護器應用于低壓交流配電系統中架空線入戶未經衰減的直接雷防護，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。如建筑物的低壓主配電柜，戶外配電控制柜以及雷擊風險較高的電源。

技術數據

溫度：-40℃~70℃

相對濕度 不大于95%（25℃）

海拔高度 不超過3000m

技術特征

一級保護

泄放能力大

殘壓低，無漏電流

一體化模塊結構，安裝方便

安全系數高，使用壽命長

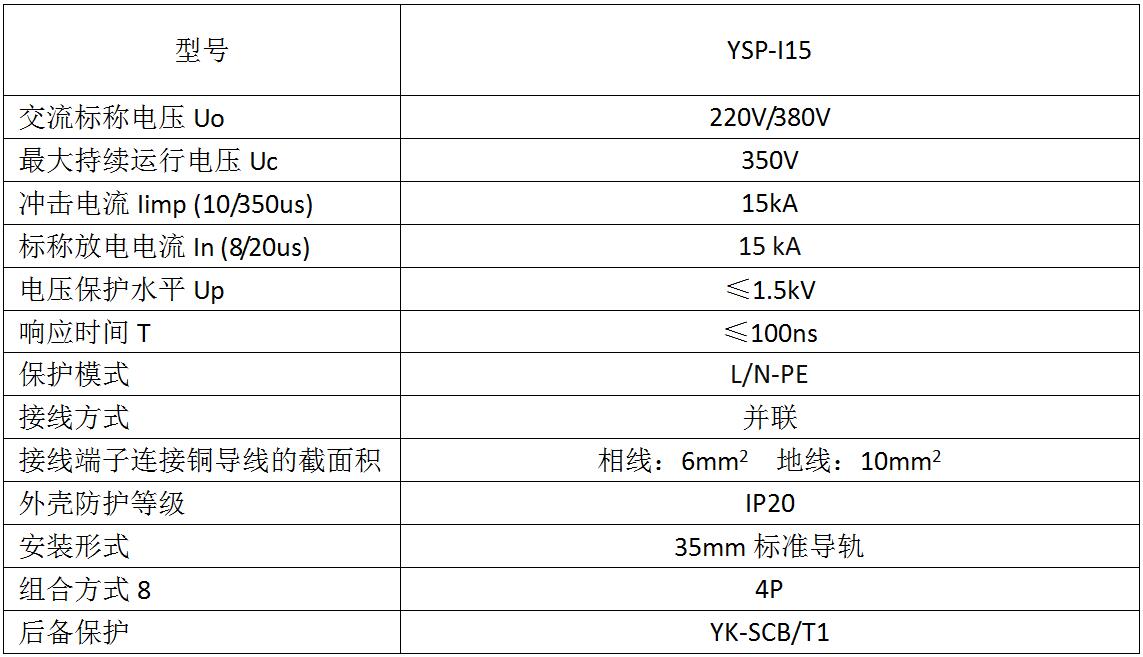

技術參數

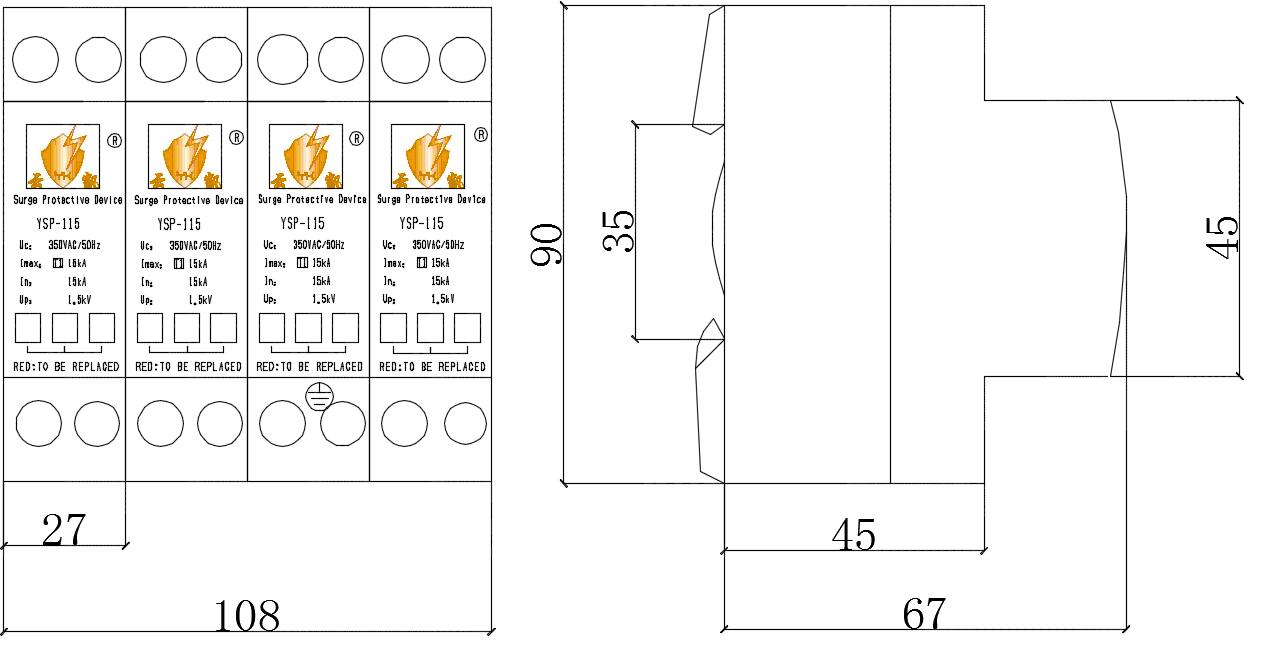

外型結構

執行標準

IEC 61643-1:2005     連接至低壓配電系統的電涌保護器 第1部分：技術要求及實驗方法

GB 18802.1-2011     低壓配電系統的電涌保護器(SPD) 第1部分：性能要求和試驗方法

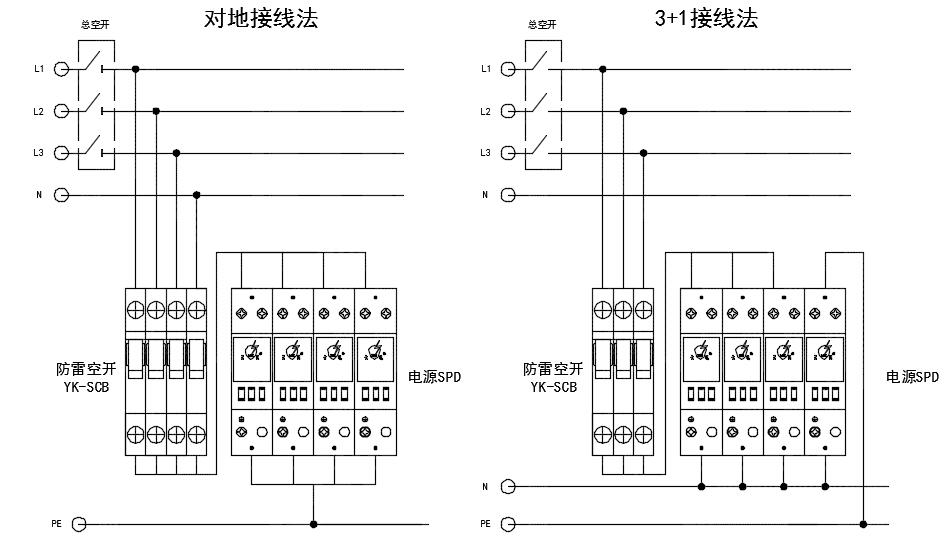

安裝

1  本電源模塊浪涌保護器只能由訓練有素的專業人員進行安裝和維護，安裝位置為人手不能直接接觸的地方。安裝前應確認為非帶電安裝。

2  電涌保護器應安裝在后備保護器（YK-SCB/T1）之后。

3  根據浪涌保護器的標記，相線L或直流正極接保護器“L”端，零線N或直流負極接保護器“N”端，“PE”端接PE。

4  接線完畢、通電前請先檢查接線與安裝是否可靠。

維護

YSP-I型電源模塊浪涌保護器安全性高，無需特別維護。
